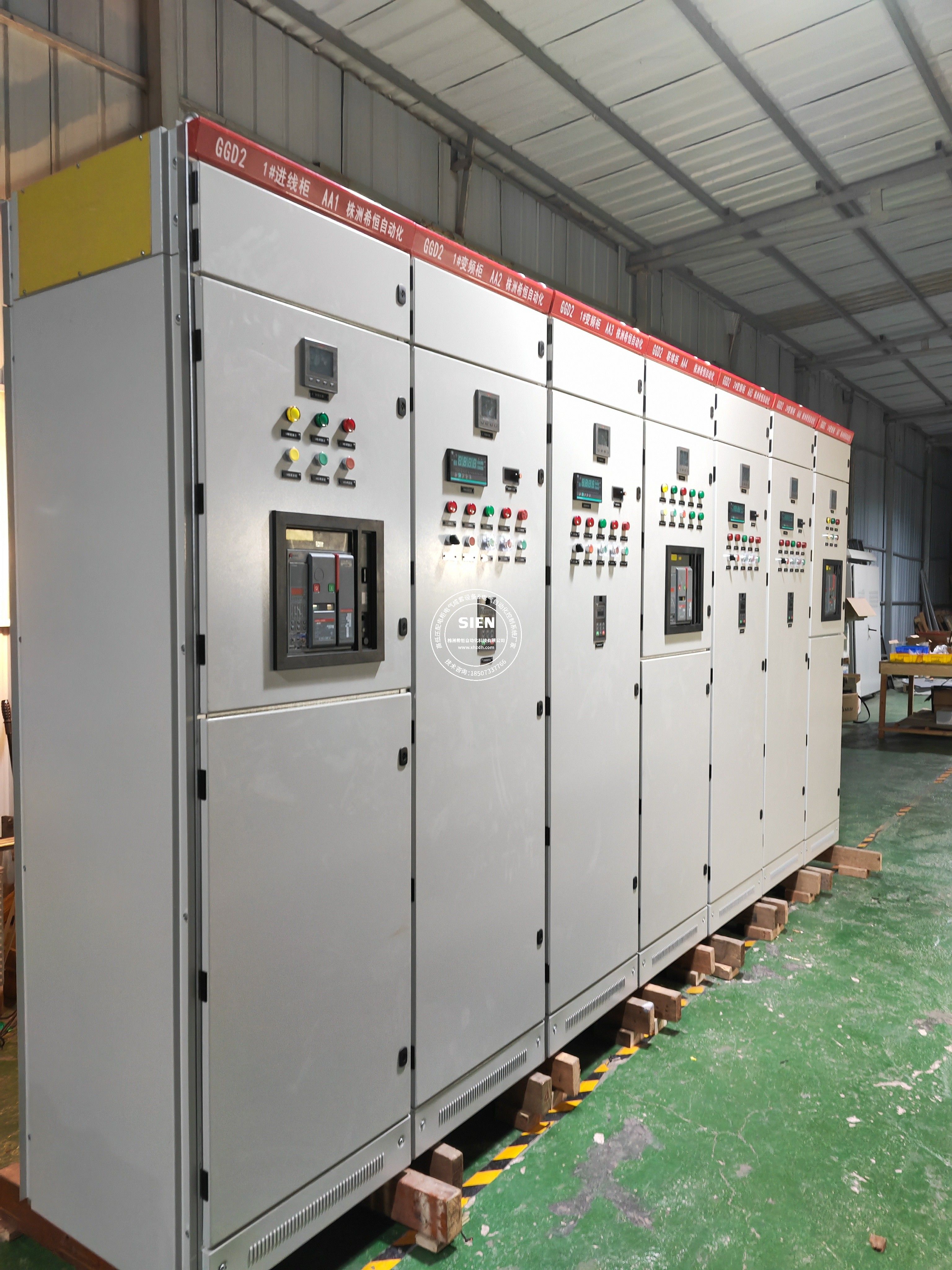

宝源矿业GGD低压开关柜

—— 希恒自动化工矿配电成套项目案例

一、项目基本信息

二、项目背景

宝源矿业生产车间用电设备多，风机、水泵、破碎输送设备负荷波动大，矿区现场粉尘大、存在机械震动，对配电设备防护、动热稳定性要求高。原有老旧配电设备元器件老化，回路保护能力不足。 原有模式痛点：传统配电柜缺少电参量集中监测，电压、电流、功率、功率因数依靠人工现场抄表；设备回路保护配置不完善，过载、短路故障处置滞后；柜体防护等级不足，粉尘容易侵入柜内造成元器件故障；配电数据无法向外上传，配电运行状态无法远程掌握；设备检修维护难度大，矿山生产供电安全存在隐患。

为落实矿山安全生产供电保障要求，实施 GGD 低压开关柜成套改造项目，完成矿区低压配电柜体定制、元器件成套、仪表监测配置，预留标准化接口对接矿区现有 PLC 自控系统，实现本地配电保护和配电数据远程上传。

三、项目实施内容

1、GGD 低压开关柜柜体与硬件成套

适配矿山多粉尘、震动大工矿工况，采用加厚冷轧钢板 GGD 标准柜体，做好防尘抗震动处理，配置断路器、接触器、互感器、多功能电力仪表、无功补偿模块等元器件，覆盖车间动力回路、风机泵组回路、照明、补偿、计量各个配电单元。

· 完成矿山生产设备动力回路配电配置；

· 集成电压、电流、功率、电能等电参量采集仪表；

· 配置短路、过载、漏电等完善回路保护单元；

· 支持本地手动操作，信号接点可对接外部 PLC 系统；

· 故障、过流异常本地声光告警输出。

2、配电监测本地显示单元

在配电室实现配电回路状态本地可视化监测。

· 各回路电参量、开关状态本地仪表显示；

· 过载、短路故障本地告警提示；

· 配电运行数据本地存储，电能统计报表查询；

· 操作权限分级管理。

3、混合通信网络

配电室内部采用工业以太网，4G/5G 无线作为备用链路；对外提供标准化数据接口，将配电回路电参量、开关状态、故障告警数据上传至矿区 PLC 自控系统，实现配电数据向上汇聚。

4、配电逻辑与保护逻辑开发

针对矿山负荷波动大特点定制配电保护逻辑：过载保护、短路速断保护、缺相保护、无功补偿投切逻辑；适配矿山设备启停冲击负荷，保障多台设备同时启停时配电系统稳定运行。

四、核心功能

· 矿山设备配电保护控制：车间动力‑风机‑泵组‑照明‑无功补偿‑电能计量全回路配电与保护，减少人工巡检工作量。

· 多维度配电参数采集：采集回路开关状态、电压、电流、有功无功功率、电能等配电指标。

· 就地操作 + 信号远传：支持配电柜本地操作，配电状态、故障信号上传至矿区自控系统。

· 多级故障告警提示：过载、短路、缺相、过压欠压告警，实现柜体本地声光告警 + 上位系统告警双重提醒。

· 配电历史数据与电能统计报表：完整存储配电历史数据，自动生成电能消耗统计报表，支撑矿山能耗核算。

· 配电安全联锁保护：过载、短路故障自动触发保护跳闸逻辑，规避配电事故，保障矿山设备与人身安全。

· 矿区系统对接能力：标准化接口，可无缝对接矿区 PLC 自控系统，配电数据汇总至矿山综合管控平台。

五、项目实施效果

GGD 低压开关柜项目落地完成后，实现宝源矿业厂区低压配电成套稳定运行，适配矿区粉尘震动恶劣工况；完善的回路保护降低配电故障概率；电参量实时采集，故障异常快速识别告警，缩短故障处置时间；完整留存电能能耗台账；配电相关数据接入矿区自控平台，夯实矿山安全生产配电底层基础，保障矿山各类生产设备持续可靠供电。

项目说明： 本案例根据实际项目实施情况整理。因项目客户信息及商业合作安排，部分客户名称、项目参数及技术资料可能不公开展示。页面中涉及的项目数据和技术指标以实际项目资料、可公开授权及相关证明材料为准。
