长沙东湖新能源汽车充电桩配电箱

—— 希恒自动化新能源配电项目案例

一、项目基本信息

二、项目背景

长沙东湖片区新能源充电站部署多台交直流新能源汽车充电桩，车辆充电频次高，设备大电流频繁启停，户外现场存在高温、雨水、潮湿等环境条件，对配电箱防护等级、回路保护、防雷浪涌、散热性能要求高。 原有配电模式痛点：传统配电箱缺少集中电参量监测，电压、电流、功率、电能依靠人工现场抄表；充电回路保护配置简单，过载、短路、漏电故障响应慢；缺少浪涌防雷防护，雷雨天气存在设备损坏风险；配电运行状态无法远程查看，充电桩出现供电故障时排查滞后；电能数据无法自动汇总，充电能耗统计、运维管理工作量大。

为落实新能源充电站电力安全建设要求，实施充电桩智能配电箱成套项目，完成充电配套配电箱定制成套、智能仪表、保护元器件配置，预留标准化接口对接充电站运维管理平台，实现本地配电保护与配电运行状态远程监测。

三、项目实施内容

1、充电桩配电箱柜体与硬件成套部署

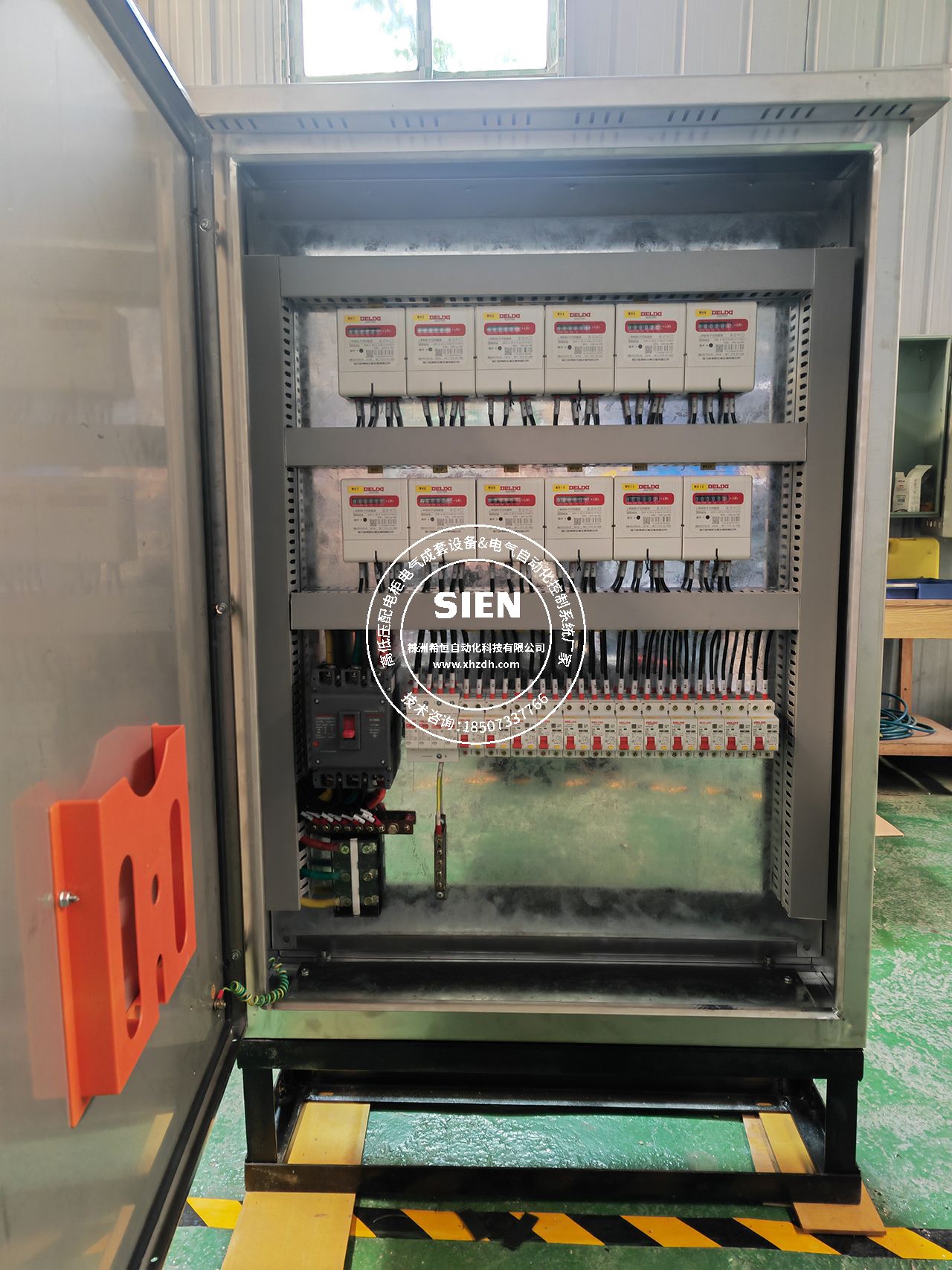

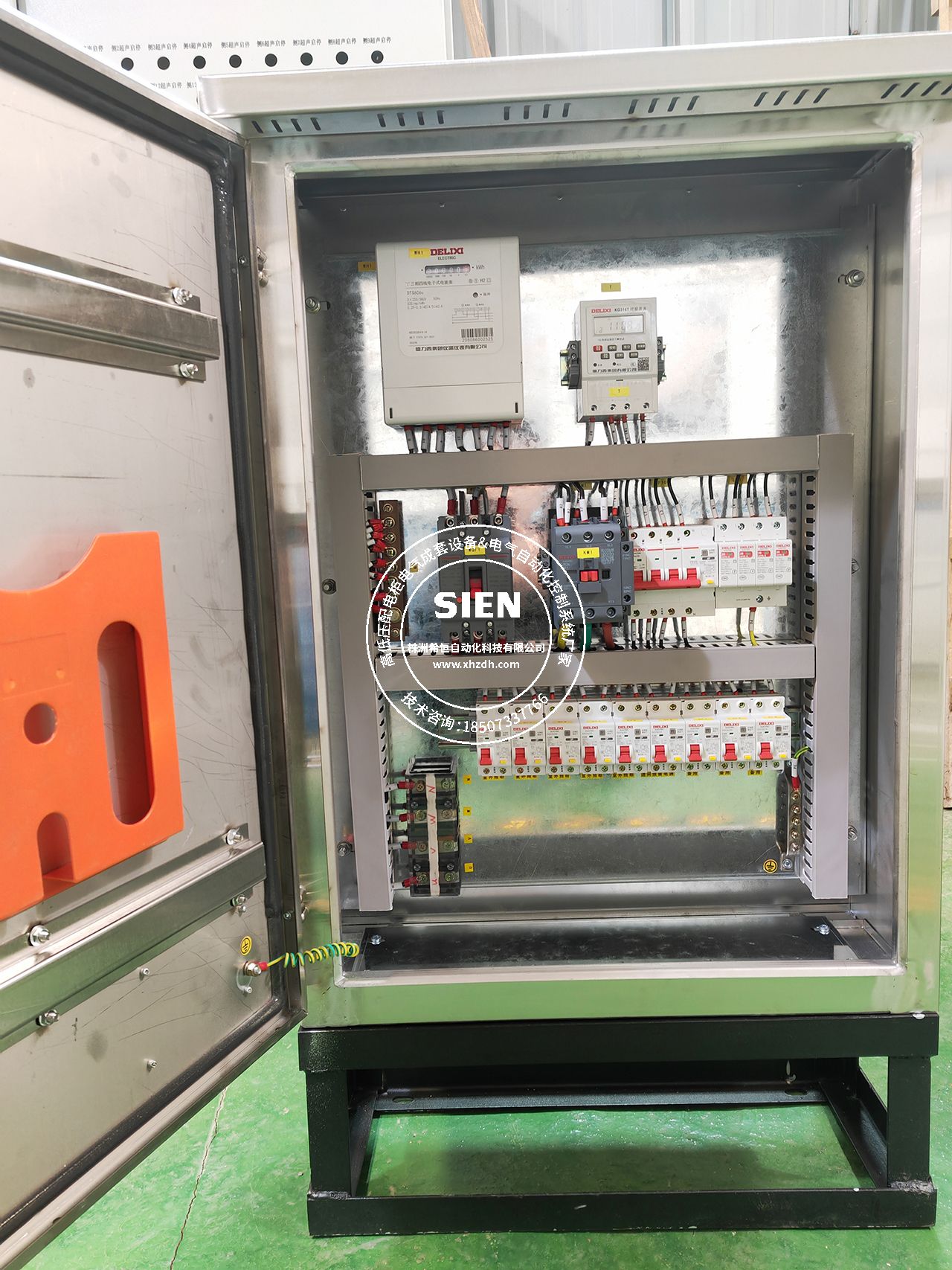

适配长沙户外高温多雨潮湿工况，采用户外高防护等级配电箱，做好防雨、防尘、散热、防雷处理，配置总进线开关、分回路断路器、漏电保护模块、SPD 浪涌保护器、多功能电力仪表、熔断器、接线端子等元器件，对多台充电桩实现分回路独立供电保护。

· 完成多台交直流充电桩分回路配电配置；

· 集成电压、电流、有功无功功率、电能等电参量采集仪表；

· 配置短路、过载、漏电、浪涌防雷完整回路保护单元；

· 支持本地手动分合闸操作，信号接点对接充电站管理平台；

· 实现过流、漏电、设备异常就地声光告警输出。

2、配电本地监测单元

在配电箱体实现各充电回路状态本地可视化监测。

· 各充电回路电参量、开关状态本地仪表显示；

· 过载、漏电、短路故障本地告警提示；

· 配电运行数据本地存储，充电能耗统计报表查询；

· 设备检修权限分级管理。

3、混合通信网络

充电站内部采用工业以太网、RS485 总线采集仪表数据，4G/5G 无线作为备用通信链路；对外提供标准化数据接口，将配电回路电参量、开关状态、故障告警数据上传至充电站运维管理平台，完成配电数据向上汇聚。

4、配电安全保护逻辑开发

针对充电桩频繁启停、冲击负荷大的工况定制配电保护逻辑：过载保护、短路速断保护、漏电保护、浪涌防护、分回路独立保护逻辑；单台充电桩回路故障不影响其余充电设备正常供电，保障充电站整体运行稳定。

四、核心功能

· 充电桩分回路配电与安全保护：实现多台交直流充电桩独立回路供电，具备短路、过载、漏电、浪涌防雷全套保护，降低充电设备供电安全风险。

· 多维度配电参数采集：采集各充电回路开关状态、电压、电流、有功无功功率、累计电能等配电指标。

• 就地操作 + 状态远传：支持配电箱本地手动分合闸操作，配电运行状态、故障告警信号上传充电站运维平台。

· 多级故障告警提示：过载、短路、漏电、过压欠压、浪涌故障告警，柜体本地声光告警 + 平台弹窗双重提醒。

· 配电历史数据与能耗统计报表：完整存储配电历史数据，自动生成各充电桩电能消耗统计报表，支撑充电站运营核算。

· 分回路安全联锁保护：单回路故障独立跳闸保护，故障回路隔离，不干扰其他充电桩供电，规避大面积停电事故。

· 充电站平台对接能力：标准化接口，可无缝对接充电站运维管理平台，配电数据汇总至充电站数字化管控体系。

五、项目实施效果

充电桩配电箱项目落地完成后，适配长沙东湖户外高温多雨潮湿现场工况，为充电站多台交直流充电桩提供稳定可靠的分回路配电保障；完善的漏电、过载、短路、浪涌防护，大幅降低充电供电安全隐患；各充电回路电参量实时采集，供电故障异常快速识别告警，缩短故障排查处置时间；完整留存充电能耗台账；配电相关数据接入充电站运维管理平台，夯实新能源充电站配电安全与数字化运维底层基础，保障充电站安全、连续、稳定对外提供充电服务。

项目说明： 本案例根据实际项目实施情况整理。因项目客户信息及商业合作安排，部分客户名称、项目参数及技术资料可能不公开展示。页面中涉及的项目数据和技术指标以实际项目资料、可公开授权及相关证明材料为准。
